Технология плазменной газификации Westinghouse Plasma Corporation

07.03.2016
Технология плазменной газификации Westinghouse Plasma Corporation

Плазменная газификация WPS сегодня считается одной из передовых технологий обращения с несортированными отходами.

1. Актуальность проблемы
2. Технология плазменной газификации WPC
3. Экономические показатели плазменной газификации

1. Актуальность проблемы утилизации отходов

Ежегодно на территории Московской области образуется более 20 млн. тонн промышленных и бытовых отходов. Большую часть из них составляют отходы вывозимые на полигоны Московской области из Москвы, твердые бытовые отходы (ТБО) – 5 млн. тонн, промышленные и строительные отходы 6 млн тонн. Через 2–3 года полигоны ТБО на территории Московской области будут закрыты. В связи с этим принято решение о строительство на территории Московской области сети заводов плазменной газификации промышленных и бытовых отходов для производства электроэнергии. Заводы планируется разместить в муниципальных районах, раничащих с городом Москва. Производительность одного завода по переработке отходов 1500 тонн/ сутки (500 000 тонн в год), для производства электроэнергии 50 Мвт/ч.

2. Технология плазменной газификации WPC

Технология плазменной газификации разработана для решения широкого круга задач одной, из которых является преобразование любых видов отходов, включая био-отходы, опасные отходы, в электроэнергию/синтетическое топливо (дизельное топливо, этанол) и другие полезные материалы (тонна отходов равна 1–1,3 МВт/ч электроэнергии). Является технологией промышленного использования, имеет коммерчески успешные инсталляции по всему миру (Япония, Индия, Англия, Китае, США). Ведутся работы по проектированию и строительству в странах Евросоюза. Применение плазменной газификации неотъемлемо связано с Киотским соглашением по уменьшению влияния на атмосферу человека. Влияние на природу и человека ниже мировых норм ПДК в 10–15 раз.

Более 30 лет научно-исследовательских и опытно-конструкторских работ и свыше 500000 часов эксплуатации серийных факелов позволили корпорации WPC разработать передовую технологию плазменной газификации – очень эффективное и надежное решение проблемы. С момента приобретения в 2007 г. корпорации WPC, Alter NRG раздвинула рамки разработок технологии.

Возможность использовать технологию WPC для переработки разнородного исходного сырья при его минимальной подготовке уникальна. Это позволяет смешивать разное исходное сырье, такое как бытовые отходы, опасные отходы, строительный мусор и лом, автомобильный лом, уголь с высоким содержанием золы, биомассу, жидкости и шламы. Такая универсальность позволяет компаниям оптимизировать работы по типу доступного исходного сырья.

Конечный продукт процесса плазменной газификации WPC может быть разным, например электроэнергия, пар или жидкое топливо.

Одновременно сокращаются выбросы вредных парниковых газов в атмосферу. Плазменная газификация – это испытанная технология, которая является решением сегодняшних проблем, поддерживая баланс между выработкой энергии и сохранением окружающей среды.

Установка плазменной газификации работает при температуре, превышающей 5500°С, гарантируя практически полное преобразование исходного сырья в синтетический газ. Неорганические вещества выводятся у основания газификатора в виде инертного шлака, который охлаждается и превращается в неопасный невыщелачиваемый продукт, который можно продавать как наполнитель для строительного материала.

Совокупная энергия, извлеченная из исходного сырья, переработанного газификатором, составляет примерно 80%. Эта регенерированная энергия представляет собой чистый, обогащенный синтетический газ, который можно использовать для генерации электроэнергии, получения жидкого топлива или иной энергетической продукции. Из всей энергии, необходимой для процесса газификации, на питание плазменных факелов расходуется только 2–5%.

Модульная и масштабируемая конструкция нашей установки позволяет быстро устанавливать систему плазменной газификации повсюду, что делает плазменную технологию доступной во всем мире.

Технология


Бизнес процесс

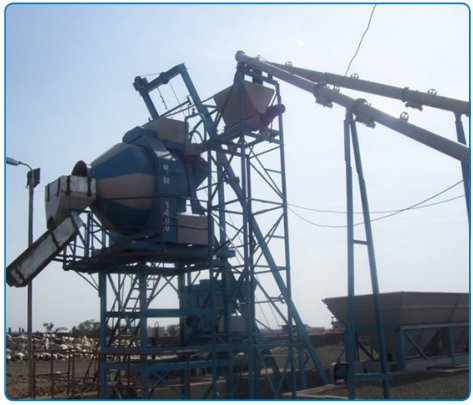

Загрузочный узел

Загрузочный узел требует тщательной проработки, в связи с различным состоянием (твердым, жидким) отходов.Кокс используется в качестве теплоизоляционной подстилки, удерживающей тепло плазматронов в газификационной зоне реактора. Готово решение замены металлургического кокса на BRIQs. Известняк (в качестве замены рассматривается применение фосфогипса) управляет тугоплавкостью шлака, и необходим для достижения полной его остеклованности и невыщелачиваемости.


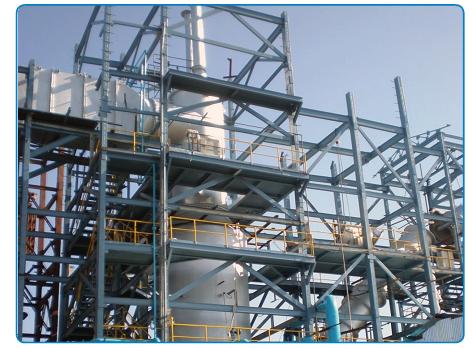

Плазменный реактор-газификатор (ПРГ)

Два стандартных реактора-газификатора (ПРГ) G65 осуществляют превращение органических компонентов смеси опасных отходов в синтез-газ, который выходит из его верхей части, и превращение неорганических компонентов в расплавленный шлак, вытекающий из нижней части. Расплавление шлака достигается за счёт высоких температур в нижней части реактора. В процессе поглощаются кислород и водяной пар. Высокая температура способствует значительному ускорению различных химических реакций газификации и позволяет сплавить неорганические части загрузочного материала вместе. ПРГ имеет соответствующее огнеупорное покрытие, способное выдержать высокие температуры и коррозионное действие расплавленного шлака и горячего сингаза внутри реактора.

Выходящий из реактора синтез-газ имеет температуру 870°C, давление близкое к атмосферному, объем 64000 — 69000 Нм куб в час.

Донный шлак представляет собой смесь негорючих неорганических веществ, в том числе подлежащих рекуперации металлов. Шлак поступает в соответствующую систему для дальнейшей обработки.

Конструкция ПРГ стандартная основывается на конструкции плазменной печи производства Вестингхаус Плазма Корпорэйшн (WPC), представляющей собой вертикальную шахтную печь.

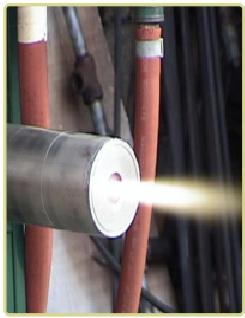

Система плазменных горелок

Каждый реактор оснащаются шестью (6) плазматронами марки « Marc 11 » с регулируемой мощностью в донной части. Диапазон мощности каждого составляет от 300 до 800 кВт. В нормальных условиях плазматроны работают при 600 кВт, в сумме 3,6 МВт. Избыточная мощность необходима для беспроблемного преодоления нештатных ситуаций, пусконаладочных работ и технического обслуживания.

Система плазменных горелок рассчитана на 500 000 часов непрерывной работы в агрессивных средах, прошла проверку временем и зарекомендовала себя как надежный элемент общего технологического процесса.


 Сменные электроды в среднем работают 1000 – 1200 часов. Замена электродов производится за 30 минут без остановки технологического процесса.

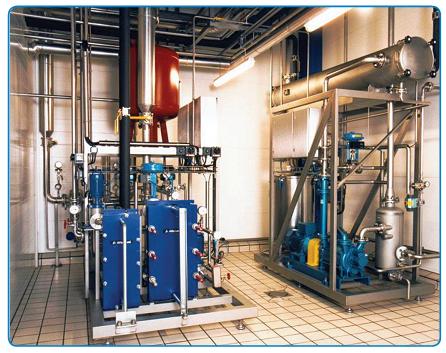

Установка разделения воздуха

Для более полной газификации материалов реакторы продуваются потоком воздуха с 95% содержанием кислорода. Система снабжения кислородом представляет собой сжижающую установку разделения воздуха. Она работает по принципу охлаждения воздуха под давлением до сжижения с последующим отделением газообразного азота в ректификационной колонне. Этот процесс позволяет получить кислород высокой чистоты. Одним из преимуществ данного способа является возможность запасания жидкого кислорода в цистернах для последующего использования в случае нештатной ситуации. Жидкий кислород из разделителя прокачивается через испаритель и затем в газообразном виде попадает в реактор.

Аргон, основной остаточный газ воздуха, присутствует в получаемых газах, в основном в кислороде. В случае заинтересованности компании в извлечении аргона, возможно повышение чистоты получаемого кислорода, и как следствие — увеличение объёма извлекаемого аргона.




Охлаждение газа, очистка от пыли и хлороводорода

Нагретый синтез-газ направляется в скруббер и колонны с распылительным орошением для охлаждения, очистки и обработки. Сингаз попадает в скруббер Вентури, а затем в колонну с распылительным орошением для охлаждения, очистки от пыли, хлороводорода и прочих нежелательных примесей.

Очищенный синтетический газ выходит через верхнюю часть оросительной колонны и направляется к мокрому электрофильтру для более тонкой пылеочистки.

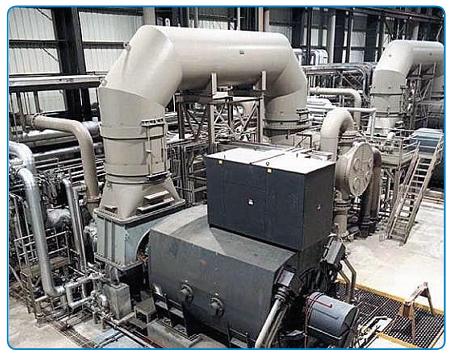

Паротурбинный генератор и воздушный конденсатор

Давление пара снижается в паровой турбине, пар преобразуется в жидкую воду в конденсаторе, и отправляется обратно в котёл через систему рециркуляции пара. Выделяемая при конденсации энергия преобразуется в электрическую. В паровом котле используется очищенная сливная вода для минимизации затрат. Это необходимо, чтобы компенсировать потери пара, используемого для газификации.


Конденсатор с воздушным охлаждением был выбран для данного проекта с тем, чтобы свести потребление воды к минимуму. Хотя вариант с охладительной башней дешевле и эффективней, он потребует около 1700 м³/сут подпиточной воды для восполнения потерь от испарения и продувки. Конденсатор с воздушным охлаждением не требует подпиточной воды, поэтому он и был выбран.

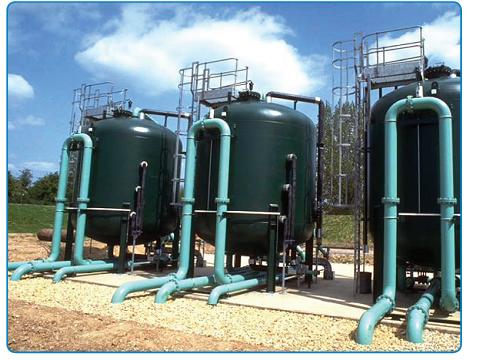

Удаление ртути

Охлаждённый сжатый синтез-газ проходит через фильтр с активированным углём для удаления следовых количеств ртути перед процессом сероочистки. Два последовательно установленных фильтра обеспечивают удаление до 99.75%. Согласно расчётам, фильтры требуют замены только раз в год. После удаления ртути газ поступает на линию сероочистки.



Гидролиз карбонилсульфида

Гидролиз карбонилсульфида (COS) необходим для превращения, содержащегося в синтез-газе карбонилсульфида, в сероводород (H2S) с удалением последнего из потока. В процессе гидролиза газ проходит через слой катализатора, где COS превращается в H2S и CO2. После такой обработки практически вся сера в сингазе переводится в сероводород, который легко удаляется на следующей стадии.



Сероочистка

В блоке сероочистки H2S удаляется из сингаза и преобразуется в элементарную серу, которую можно складировать на станции или продать. Используемая здесь технология сероочистки называется «CrystaSulf». Она была выбрана за избирательное удаление H2S без удаления CO2 , CO и H2 , а также за возможность одноэтапной переработки H2S в твёрдую серу.


Удаление примесей и контроль выбросов

Для работы с ртутью и прочими примесями необходимо принять специальные меры. Ввиду общего характера данного завода и отсутствия результатов анализов для предлагаемой электростанции, количества примесей не могут быть точно установлены в данный момент.

Загрязняющие вещества удаляются из синтез-газа до производства электроэнергии, в то время как растворённые воде примеси остаются в сточных водах, однако при проектировании станции будут использованы как минимум экологические стандарты РФ.

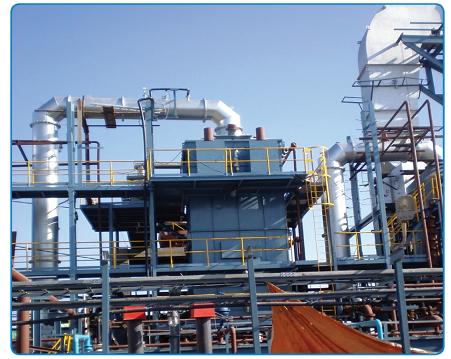

Мокрый электрофильтр

Очистка от частиц размерами менее микрона требует применения мокрого электрофильтра, поскольку удаление субмикронных частиц в оросителях не гарантируется.

Синтез-газ входит в электрофильтр, где равномерно распределяется по пучку трубок. В коллекторных трубках входящие частицы получают значительный отрицательный заряд от коронного разряда большой мощности, производимого высоковольтными электродами. По мере продвижения заряженных частиц в трубках электрическое поле заставляет их перемещаться в сторону заземлённых трубочных стенок, где они и оседают. Протекающая внутри трубок водяная плёнка смывает собранные частицы в слив, ведущий к месту водоочистки.

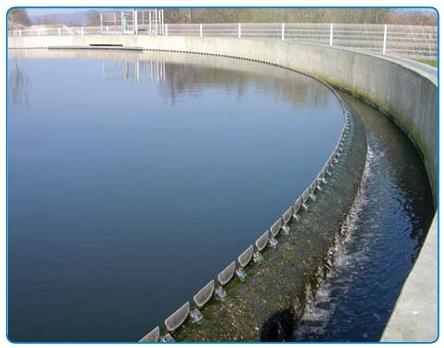

Переработка сточных вод

Водные потоки от оросительной башни, сепараторов, парового котла и прочих установок накапливаются в резервуаре для сточных вод. Здесь отходы смешиваются и перекачивается в систему очистки, системы удаления взвешенных частиц, тяжелых металлов и токсичных компонентов.

Очистка сточных вод представляет собой физико-химический процесс, который происходит во флокуляционной камере, фильтровальном резервуаре и системе химической обработки. Очищенная вода хранится в отдельном резервуаре.


Потребление воды

В расчётных условиях, объект не требует поставок пресной воды. Внутренние требования включают восполнение потерь воды в паровом котле, оросительной башне, электрофильтре и скруббере. Все потребности в воде удовлетворяются с помощью очищенной воды, вырабатываемой в процессе газификации, с избытком в 50 м³/сут. Однако для начала эксплуатации необходимо доставить некоторое количество пресной воды.

Существует возможность сбора пресной воды путем охлаждения воздуха в летние месяцы до его поступления в турбину и сбора конденсата. Выход будет зависеть от температуры и относительной влажности воздуха в данный день. При 20°С и влажности 60% 9,3 м³/сут воды может быть получено охлаждением до 10°C при 30°С и относительной влажности 75% — 130 м³/сут при охлаждении до той же температуры.





3. Экономические показатели плазменной газификации

Исполнитель работ: ЗАО «ТБК Инновации», эксклюзивный представитель AlterNRG Corp., (Россия)

Строительство комплекса по переработке отходов производства и потребления с возможностями:

  • Переработки промышленных и бытовых отходов ….1500 тонн в сутки
  • Выработки и передача потребителям электроэнергии………...50 МВт/ч
  • Производства стекловидного шлака для изготовления блоков утепления из минеральной ваты …………………………….……>300 тонн в сутки
  • Восстановление металов ………………………….…>150 тонн в сутки
  • Производство серы …………………………………. >1.5 тонны в сутки

Основные цели проекта:

  • Утилизация отходов производства и потребления
  • Закрытие и переработка существующих и старых полигонов Отходов
  • Снижение рисков экологической безопасности
  • Максимально эффективное получение из отходов товаров и услуг потребления
  • Создание условий для цивилизованного обращения с отходами

Срок строительства 24 месяца, подконтрольная эксплуатация 6 месяцев, параллельными этапами

  • Гарантированная поставка отходов.
  • Правительственная поддержка.
  • Наличие земельного участка под застройку.
  • Гарантийный сбыт электроэнергии и производимых материалов и продуктов.
  • Наличие 90% финансирования

Общий размер инвестиций ………………………………307,5 млн. дол. США.

Из них:

  • Стоимость оборудования и материалов …………….. 188,5 млн. дол. США
  • Проектная документация………………………………..5,22 млн. дол. США
  • Управление проектом………………………………… 3,075 млн. дол. США
  • Рабочая и сметная документация……………………….9,84 млн. дол. США
  • Строительство, включая монтаж ……………………….91,6 млн. дол. США
  • Пусконаладочные работы и подготовка к эксплуатации……………………………...9,23 млн. дол. США

Распределение затрат:

  • Переработка отходов ……………………………………………………...32%
  • Очистка и подготовка газа ………………………………………………..28%
  • Выработка электроэнергии/ производство синтетического топлива. …40%

График финансирования по месяцам:

1 месяц – 5,22 млн. дол. США, 7 месяц – 22,325 млн. дол. США, 8 месяц – 123,0 млн. дол. США, 10 месяц – 11,95 млн. дол. США, 18 месяц – 110,81 млн. дол. США, 20 месяц – 34,286 млн. дол. США.

Финансовые показатели:

  • Период возврата инвестиций (для инвестора) ………………..........5,6 лет
  • Pre Tax ROE ……………………………………………………….... 35,95%
  • EBITDA в год …………..……………………………45.37 млн. дол. США
  • NPV Проект….………………………………………348.36 тыс. дол. США
  • Процентная ставка кредитования ……………………………………….7%

Поставщик оборудования: ЗАО «ТБК Инновации» (Россия)

Оборудование и материалы: Westinghouse Plasma Corp. (США), AlterNRG Corp. (Канада), General Electric (США), Turbo Sonic (Канада).

***


Автор статьи: КАДЕРЛЕЕВ Марат Камильевич, Генеральный директор ЗАО «ТБК Инновации, к. т. н.

ЗАО «ТБК Инновации» российская инжиниринговая компания – эксклюзивный представитель мирового лидера AlterNRG Corp.(WPC) в области поставки решений утилизации промышленных и бытовых отходов используя технологию плазменной дуги (плазменной газификации). Компания в своей работе использует современные инструменты технического и функционального проектирования. Кроме того, на экспериментальной базе корпорации Westinghouse Plasma ЗАО «ТБК Инновации» проводит испытания и функциональные проверки.
